Cilindro europeo: cos'è e come è fatto
Che cos'è il cilindro a profilo europeo?

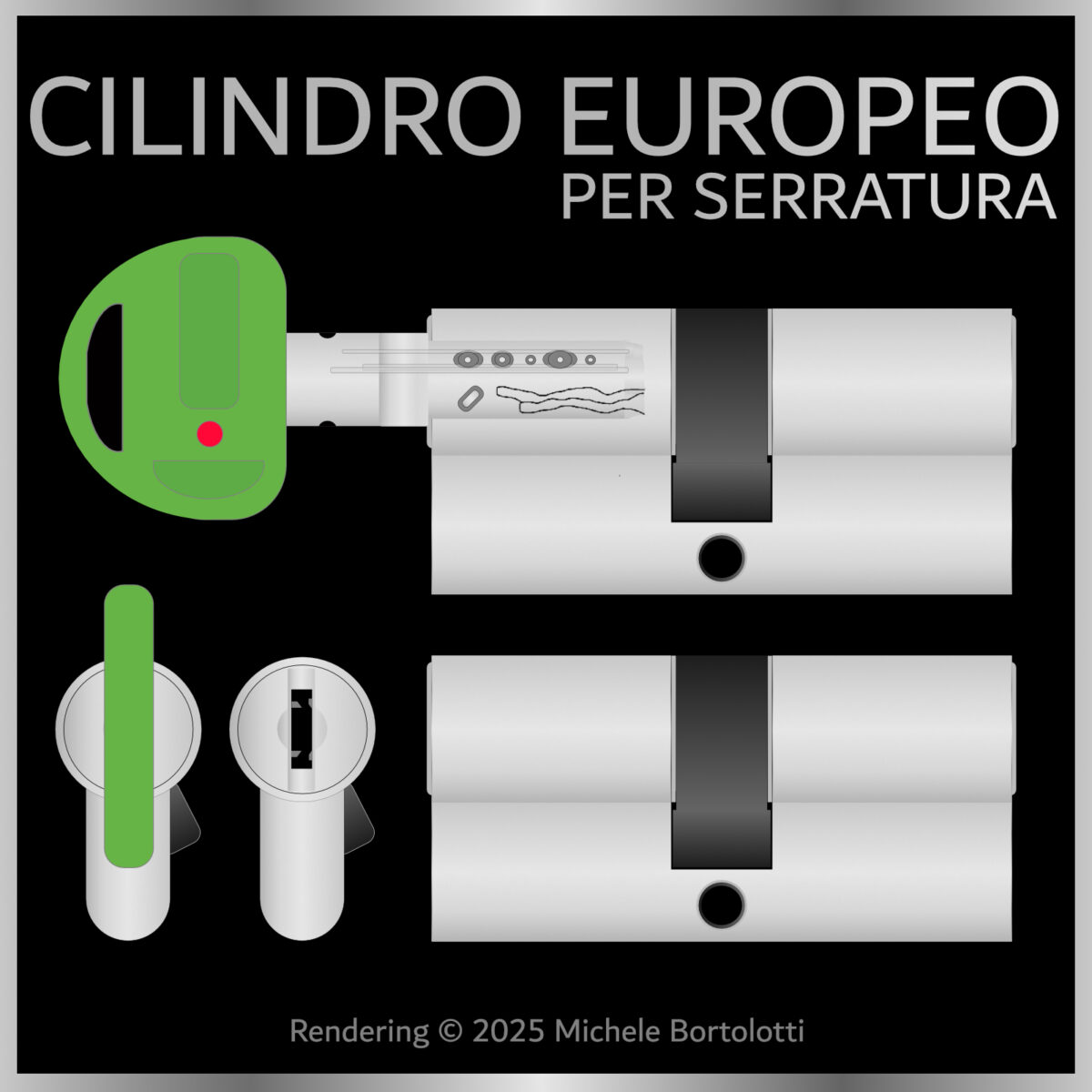

Il cilindro europeo è il cuore della tua serratura, il componente che si occupa di leggere la chiave e di sbloccare il meccanismo che apre la porta.
È chiamato così per la sua forma: un elemento di metallo a sezione con forma di fungo o di pera rovesciata con una parte centrale che gira quando inserisci la chiave corretta.
In Italia viene chiamato con diversi nomi: cilindro sagomato, cilindro a profilo Yale, nottolino, tamburo, blocchetto e rocchetto.
Intercambiabilità: La sua utilità risiede nella possibilità di sostituirlo facilmente in caso di smarrimento delle chiavi o per altre necessità legate alla loro sostituzione, senza dover cambiare l'intero blocco serratura.
Cilindro europeo: come funziona
Si inserisce la chiave ad esso associata e si ruota nella direzione di apertura o di chiusura finché il meccanismo ci dice che siamo arrivati alla fine della corsa.
Il cilindro a profilo europeo ha una forma unificata che si adatta a qualsiasi serratura che supporti tale profilo o forma ed è un'invenzione che risale alla metà del 1800 grazie a Sir Linus Yale. Infatti, è chiamato anche cilindro a profilo Yale.
I modelli più sicuri hanno in dotazione con le chiavi una tessera o certificato di proprietà che attesta la titolarità delle chiavi stesse e ha una valenza primaria per accedere al servizio di duplicazione.
Cilindro europeo modulare
Per introdurre la nomenclatura delle parti di un cilindro consideriamo la versione modulare o componibile in modo da avere l'inventario di ogni sua parte.
Il termine Modulare (da blocchi a moduli), a me caro, lo userò spesso per indicare le versioni di cilindro europeo ad alta sicurezza (cilindri europei di ultima generazione) realizzabili su misura direttamente a casa del cliente. La modularità e la componibilità rendono queste soluzioni estremamente pratiche, permettendo di assemblare, davanti agli occhi del proprietario, un cilindro della misura esatta.
MEGA VANTAGGIO 1: La modularità si traduce in un enorme vantaggio quando il proprietario cambia casa e desidera riadattare il cilindro a un serramento con una serratura a cilindro di spessore diverso. Questo permette di evitare l'acquisto di un nuovo cilindro, ottimizzando costi e sicurezza con una soluzione su misura e riutilizzabile.
MEGA VANTAGGIO 2: Smontare e rimontare un cilindro europeo significa poter intervenire nella manutenzione, nella pulizia di componenti sporchi e sostituzione di componenti usurati o rotti.
Queste terminologie torneranno utili quando entreremo nel dettaglio dei cilindri europei sicuri, al fine di non tralasciare dettagli e caratteristiche fondamentali per definirli come realmente sicuri e vantaggiosi in termini di investimento, che non guasta mai😉.
Come è fatto un cilindro europeo?
Il cilindro europeo è composto da diverse parti, ed ora faremo un'autopsia del cilindro realizzando una serie di immagini che aiutano alla comprensione di come è fatto.
Componente Modulo 1: Lo stadio superiore del Rotore e Statore
Il Rotore è quel componente metallico cilindrico che contiene tutti quei perni e micro componenti (cursori, sfere, dischi) che si allineano con le chiavi associate. Lo Statore, invece, è il contenitore del Rotore ed è quello che la persona vede e tocca con le mani, sulla parte tondeggiante superiore del cilindro.
Componente Modulo 2: Lo stadio inferiore del Ponte (del cilindro)
Il Ponte, assieme alla sua eventuale Barra, corrisponde alla parte inferiore e ristretta di un cilindro europeo. In molti casi, questo stadio contiene le molle e alcuni perni (detti controperni) che si allineano in modo perfetto solo quando la chiave esatta si allinea all’interno del gruppo Rotore-Statore, permettendo la rotazione fluida e senza intoppo del meccanismo.
Nella parte centrale è presente anche il foro da 5 mm che ospita la vite di fissaggio e di allineamento con la serratura.
Questa parte ristretta è il punto debole allo spezzamento del cilindro, per questo il Ponte installato sui migliori cilindri europei di massima sicurezza ha caratteristiche ad alta resistenza allo spezzamento e alla perforazione con il trapano, compensando il poco spessore di metallo presente in questa parte.
Componente Modulo 3: La Camma o Penna
La Camma con il suo ingegno/frizione è quell’inserto rotante che si posiziona nella parte centrale del cilindro ed è quella che, grazie alla sua rotazione, trascina in avanti o indietro i giri di mandata presenti in una serratura.
Fra la Camma e la parte interna di un Rotore è spesso presente un anello di chiusura che funge sia da anti-estrattore del Rotore sia da spessore che permette alla stessa Camma di ruotare in modo fluido.
Per rendere comprensibili i componenti di base di un cilindro ci fermiamo qui, per poi riprendere ed espandere questi componenti con dettagli ancora più avanzati in altri articoli.
Il cilindro europeo è sicuro?
Il cilindro a profilo europeo è sicuro soltanto quando soddisfa dei requisiti di resistenza, capacità ciclica (durata) e difficoltà a vari livelli di riprodurre le chiavi, inoltre quando viene difeso da appositi scudi protettivi in acciaio, laddove è possibile.
Per approfondire questi aspetti corri a leggere questi preziosi articoli:
Versione facile per tutti (clicca sotto)
Versione avanzata per appassionati (clicca sotto)
